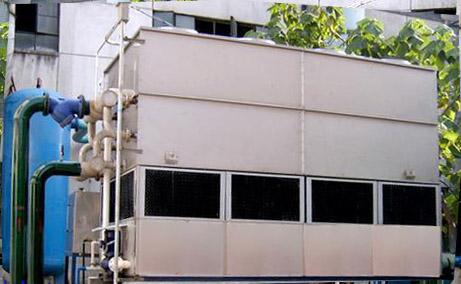

蒸發式冷凝器是什么？及工作原理
.jpg)
蒸發式冷凝器是什么？及工作原理
蒸發式冷凝器是一種高效換熱設備，具有傳熱效率高、節能、結構緊湊和安裝方便等優點。等質量的水在常溫下的蒸發吸收量(潛熱)是水溫升5℃吸收熱量的115倍，這是蒸發式冷凝器節水、節電的根本原因。在我國大型化工、醫藥、鋼鐵、空調、煤礦、氮肥等方面受到廣泛應用。在氨合成、甲醇合成、氣體壓縮、蒸餾及余熱回收等工序中的氣體冷卻、冷凝及液體冷卻方面也有所實踐。
工作原理：
主要利用部分水的蒸發帶走氣態制冷劑冷凝過程放出的熱量，高溫氣態制冷劑由盤管上部制冷劑入口進入盤管，與盤管外的噴淋水和空氣進行熱交換，由氣態逐漸被冷凝為液態，從下部制冷劑出口流出。冷卻水由水泵送至冷凝盤管上方的噴淋系統，通過布水器均勻地噴淋在冷凝盤管外表面，形成一層很薄的水膜，噴淋水和空氣吸收熱量后溫度升高，部分水由液態變成氣態，由蒸發潛熱帶走大量的熱量，其余的水回落到下部集水槽中，再由循環水泵送入噴淋系統中循環使用;空氣中夾帶的水滴被脫水器阻擋，落回集水。
結構特點：
逆流式蒸發冷：是一種只利用水的潛熱換熱的蒸發冷，具有換熱面積大，不易產生冰堵和臟堵，能在各種環境下運行，特別是北方地區，效果好，冬季無水干運行效果較好。進風形式為底部逆流進風，與下部的噴淋水逆向交替形成飽和濕熱空氣，熱量從頂部風機排出，水分有特殊結構的脫水器收回集水槽循環使用，內部空間沒有換熱填料，騰出更多的空間增加盤管的單位散熱面積。結構更加緊湊、占地小。特別適合與出水溫度要求接近當?shù)貪袂驕囟鹊那闆r。
應用領域：
在我國大型化工、醫藥、鋼鐵、空調、煤礦、氮肥、在氨合成、甲醇合成、氣體壓縮、蒸餾及余熱回收等工序中的氣體冷卻、冷凝及液體冷卻方面廣泛應用。
